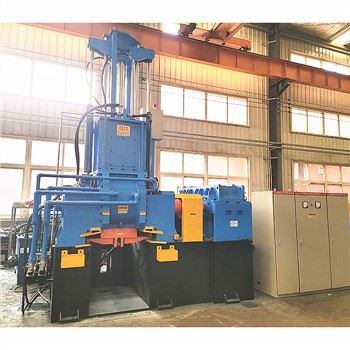

Gumový mixér Banbury typu s dvierkami
Popis produktu
Tento stroj je vhodný na plastifikáciu alebo miešanie rôznych kaučukových alebo termoplastických surovín.
Rozsah dodávky zahŕňa hlavne jednu sadu miešacieho systému, jednu sadu baranového systému, jednu sadu hydraulického systému. jedna sada systému zloženého výboja, jedna sada prevodového systému, jedna sada elektrického riadiaceho systému, dve sady základne.
Štruktúra stroja
Tento stroj má integrovanú a kompaktnú štruktúru a dobrý tesniaci výkon. V porovnaní s tradičným kvapkovým mixérom sa ľahko inštaluje a zaberá menšiu plochu. Je obzvlášť vhodný na použitie v továrni s obmedzenou výškou.
Tento stroj sa skladá hlavne z elektrického motora, reduktora, lisovacieho zariadenia, vykladacieho zariadenia, miešacej komory, dvoch rotorových mechanizmov, ktoré sa navzájom otáčajú, hydraulického systému, vykurovacieho a chladiaceho systému, základne atď.
Chladiaci systém (alebo vykurovací systém) je vybavený pre miešaciu komoru, rotor, horný a spodný piest. Treba poznamenať, že spotreba chladiacej vody je vo všeobecnosti väčšia alebo rovná 20 m³/h. Ale mení sa v závislosti od teploty okolia, teploty vstupnej vody a technológie spracovania.
Pohonný systém rotora je poháňaný hlavným motorom cez spojku. Redukcia a spojka poháňajú predný a zadný rotor, aby sa otáčali v opačných smeroch pri určitom pomere otáčok.
Vlastnosti stroja
Základňa: Vrátane základne miešacieho systému a prevodového systému.
Systém lisovacieho barana: Pozostáva zo skrine na materiál, vodiaceho systému, horného hnacieho valca barana, horného barana, dvierok na materiál, čistiaceho zariadenia a krytu proti prachu.
Miešací systém: vrátane miešacej komory, hriadeľa rotora, tesniaceho zariadenia.
Systém vypúšťania materiálu: Zahŕňa spodný baran, horné tesné železo, hnací hydraulický valec spodného barana, blokovací valec a klznú dráhu horného tesného železa.
Hydraulický systém: Skladá sa hlavne z motora, olejového čerpadla, ventilu, hydraulických prvkov, chladiča, olejovej nádrže, prístroja, hydraulického potrubia atď.
Riadiaci systém:
1) Bezpečnostné systémy spĺňajú príslušné národné alebo priemyselné normy.
2) S prepínačom manuálnej/automatickej prevádzky.
3) PLC má funkcie ukladania a exportu údajov a rozhranie je konvenčné všeobecné rozhranie.
4) Tento stroj využíva inteligentný riadiaci systém vybavený frekvenčným meničom a riadiaci systém využíva dotykovú obrazovku a programovateľné ovládače. Dotyková obrazovka môže efektívne prenášať a zobrazovať prevádzkový stav hlavného stroja a môže tiež nastaviť rôzny tlak a rýchlosť podľa rôznych zlúčenín.
5) Stroj môže uložiť stovky receptov a môže vybrať vhodný recept v reálnom čase podľa požiadaviek procesu, aby sa dosiahol účinok automatického miešania gumy, a môže zaznamenať výsledky miešania gumy do týždňa a skontrolovať nekvalifikované Produkty.
6) Tento stroj môže byť spojený so strojmi s horným prúdom, aby sa realizovala automatizácia miešania gumy.
Technické parametre mixéra New type
| DY-50 | DY-60 | DY-80 | DY-110 | DY-160 | DY-200 | DY-90E | 160E | |
| Celkový objem miešacej komory (L) | 60 | 90 | 120 | 165 | 240 | 300 | 90 Do seba zapadajúci typ | 160 Do seba zapadajúci typ |
| Pracovný objem miešacej komory (L) | 45 | 60 | 80 | 110 | 160 | 200 | 60 | 105 |
| Výkon hnacieho motora (kw) | 90 | 132 | 185 | 280 | 400 | 520 | 400 | 750 |
| Výkon hydraulického motora (kw) | 5.5 | 7.5 | 7.5 | 11 | 11 | 15 | 11 | 22 |
| Predná rýchlosť otáčania rotora (ot./min.) | 40 (nastaviteľné) | 40 (nastaviteľné) | 40 (nastaviteľné) | 40 (nastaviteľné) | 40 (nastaviteľné) | 40 (nastaviteľné) | 40 (nastaviteľné) | 40 (nastaviteľné) |
| Pomer otáčok rotorov | 1:1.2 | 1:1.2 | 1:1.2 | 1:1.2 | 1:1.2 | 1:1.2 | 1:1 | 1:1 |
| Spotreba chladiacej vody (m³/hod.) | 20 | 25 | 25 | 35 | 50 | 55 | 35 | 50 |
| Tlak chladiacej vody (primiešanie gumy) (Mpa) | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 | 0.3-0.4 |
| Tlak vykurovacej pary (miešanie plastov) (Mpa) | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 | 0.5-0.8 |
| Celkový rozmer (mm) | 4500*2450*3890 | 4600*2500*4090 | 4700*2670*4240 | 5340*2790*4580 | 5900*3300*4900 | 7200*3600*6500 | 5470*2760*4720 | 7950*3900*5750 |
| Stroj cca. hmotnosť (tony) | 10 | 13.5 | 16.5 | 22.5 | 39 | 45 | 22 | 40 |
| Typ barana | Hydraulické baranidlo | Hydraulické baranidlo | Hydraulické baranidlo | Hydraulické baranidlo | Hydraulické baranidlo | Hydraulické baranidlo | Hydraulické baranidlo | Hydraulické baranidlo |
