Lis na tvrdnutie pneumatík
Lis na vytvrdzovanie pneumatík (stroje na výrobu pneumatík &).
Vytvrdzovací lis má hlavne tieto typy:

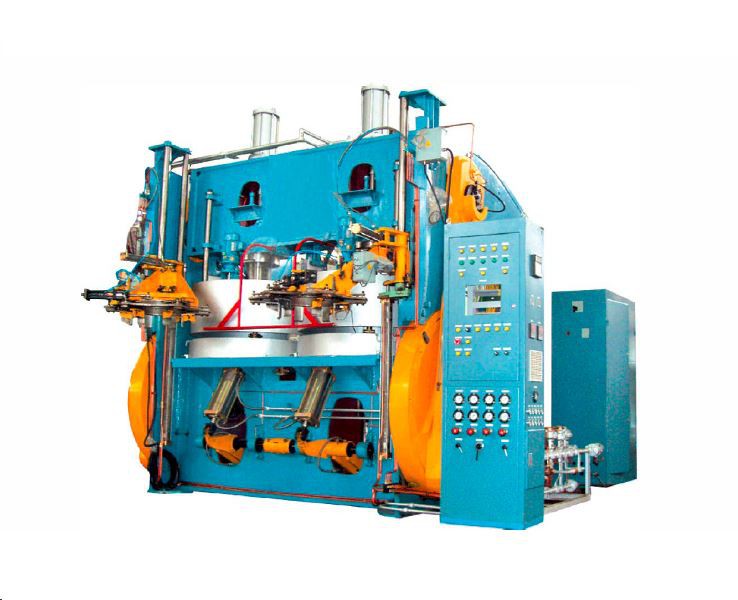

Lis na vytvrdzovanie pneumatík pre PCR a LTR (typ s mechanickým názvom)
Tento vytvrdzovací lis je mechanického typu s lúčom pohybujúcim sa zvisle a sklopným na nakladanie a vykladanie pneumatík. Stredový mechanizmus je typu BOM a vytvrdzovacia forma je vyhrievaná doskou. Tento vytvrdzovací lis je vybavený dvojstĺpcovým zvislým skľučovadlom, dvojvalcovým vykladacím zariadením trolejového typu a odizolovacím zariadením v štýle tyče. Na žiadosť zákazníka je k dispozícii elektrické zariadenie na úpravu formy, pohonné zariadenie SMO, PCI a držiak na zelené pneumatiky.
Tento vytvrdzovací lis používa PLC na ovládanie v reálnom čase. Môže realizovať nastavenie parametrov počas cyklu vytvrdzovania a zber/uchovávanie údajov v reálnom čase, alarmujúce, pričom prostredníctvom tohto systému je možné realizovať aj intuitívne zadávanie historických parametrov. S rozhraním Ethernet je k dispozícii správa vytvrdzovacích tlačových skupín.
Tento vytvrdzovací lis je použiteľný na vytvrdzovanie pneumatík PCR, LTR a predpätých pneumatík dusíkom alebo parou, ktoré sa používajú ako vytvrdzovacie médium.
POLOŽKA | JEDNOTKA | ŠPECIFIKÁCIA | |||||||
1400 | 1600 | 1665 | 1730 | ||||||
Veľkosť lisu | 55’’ | 63.5’’ | 65.5’’ | 68’’ | |||||
Vytvrdzovacia dutina č. | 2 | 2 | 2 | 2 | |||||
ID štítu plesne | mm | Φ1400 | Φ1620 | Φ1665 | Φ1730 | ||||
Max. sila zatvárania formy | KN | 2890X2 | 4300X2 | 4500X2 | 5000X2 | ||||
Výška plesne | mm | 241-500 | 254-635 | 400-660 | 400-750 | ||||
Stredový mechanizmus | BOM | BOM | BOM | BOM | |||||
Priemer pneumatík | v | 14-20 | 16-24.5 | 16-24.5 | 19-24.5 | ||||
Max. OD vytvrdenej pneumatiky | SGM | mm | Φ970 | Φ1135 | Φ1225 | Φ1260 | |||
2-dielna forma | mm | Φ1000 | Φ1270 | Φ1335 | Φ1380 | ||||
Max. šírka prierezu vytvrdenej pneumatiky | mm | 360 | 450 | 450 | 500 | ||||
Max. zelená výška pneumatiky | mm | 600 | 890 | 890 | 1100 | ||||
Navrhnutá doba otvorenia/zatvorenia formy | s | 60 | 60 | 60 | 90 | ||||
Max. zaťaženie VCL | kg | 100 | 100 | 100 | 150 | ||||
Max. hmotnosť formy | kg | 4300 | 5600 | 6500 | 6500 | ||||
Max. vonkajší tlak | MPa | 1.4 | |||||||
Max. vnútorný tlak | MPa | 2.8 | |||||||
Hydraulický tlak vody | MPa | 2.1-2.5 | |||||||
Tlak stlačeného vzduchu | MPa | 0.7 | |||||||
Ovládajte tlak vzduchu | MPa | 0.35 | |||||||
Rozmery stroja | m | 5.7x5.9x4.5 | 4.5x5.2x5.0 | 4.6x5.2x5.0 | 5.0x5.2x5.0 | ||||
Max. typ pneumatiky | 8.25R20 | 340/85R24 | 380/70R24 | 380/85R24 | |||||

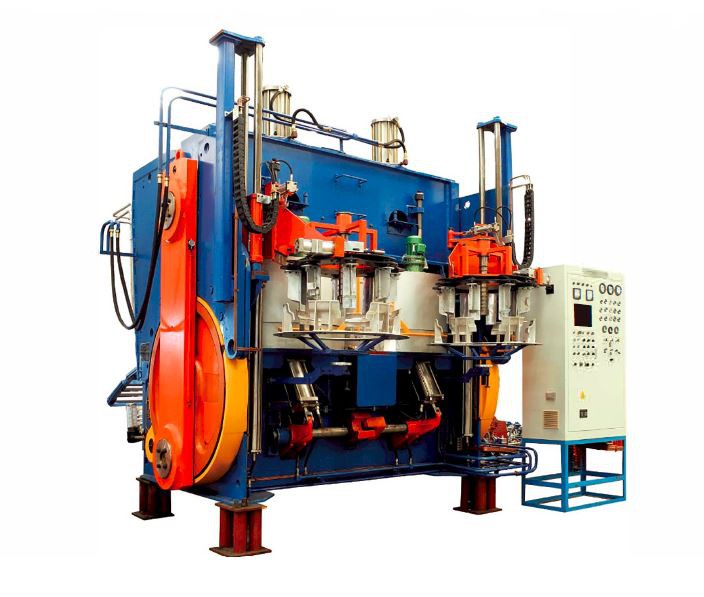

Lis na vytvrdzovanie pneumatík pre LTR a TBR (typ s mechanickým názvom)
Tento vytvrdzovací lis je mechanického typu s lúčom pohybujúcim sa zvisle a sklopným na nakladanie a vykladanie pneumatík. Stredový mechanizmus je typu BOM a vytvrdzovacia forma je vyhrievaná parnou kupolou. Tento vytvrdzovací lis je vybavený dvojstĺpcovým zvislým skľučovadlom, dvojvalcovým vykladacím zariadením trolejového typu a odizolovacím zariadením v štýle tyče. Na žiadosť zákazníka je k dispozícii elektrické zariadenie na úpravu formy, pohonné zariadenie SMO, PCI a držiak na zelené pneumatiky.
Tento vytvrdzovací lis používa PLC na ovládanie v reálnom čase. Môže realizovať nastavenie parametrov počas cyklu vytvrdzovania a zber/uchovávanie údajov v reálnom čase, alarmujúce, pričom prostredníctvom tohto systému je možné realizovať aj intuitívne zadávanie historických parametrov. S rozhraním Ethernet je k dispozícii správa vytvrdzovacích tlačových skupín.
Tento vytvrdzovací lis je použiteľný na vytvrdzovanie pneumatík LTR, TBR a predpínacích pneumatík dusíkom alebo parou, ktoré sa používajú ako vytvrdzovacie médium.
POLOŽKA | JEDNOTKA | ŠPECIFIKÁCIA | ||||||||
1310 | 1525 | 1585 | 1600 | 1650 | ||||||
Veľkosť lisu | 55’’ | 63.5’’ | 65’’ | 65.5’’ | 68’’ | |||||
Vytvrdzovacia dutina č. | 2 | 2 | 2 | 2 | 2 | |||||
ID štítu plesne | mm | Φ1310 | Φ1525 | Φ1585 | Φ1600 | Φ1650 | ||||
Max. sila zatvárania formy | KN | 2890x2 | 4220x2 | 4450x2 | 4500x2 | 5500x2 | ||||
Výška plesne | mm | 241-500 | 254-635 | 400-650 | 400-650 | 400-750 | ||||
Stredový mechanizmus | BOM | BOM | BOM | BOM | BOM | |||||
Priemer pneumatík | v | 14-20 | 16-24.5 | 16-24.5 | 16-24.5 | 22-28 | ||||
Max. OD vytvrdenej pneumatiky | SGM | mm | Φ935 | Φ1085 | Φ1135 | Φ1150 | Φ1220 | |||
2-dielna forma | mm | Φ1000 | Φ1270 | Φ1320 | Φ1345 | Φ1400 | ||||
Max. šírka prierezu vytvrdenej pneumatiky | mm | 350 | 450 | 450 | 450 | 500 | ||||
Max. zelená výška pneumatiky | mm | 750 | 890 | 890 | 890 | 1100 | ||||
Navrhnutá doba otvorenia/zatvorenia formy | s | 60 | 60 | 60 | 60 | 90 | ||||
Max. zaťaženie VCL | kg | 100 | 100 | 100 | 100 | 150 | ||||
Max. hmotnosť formy | kg | 5500 | 5500 | 6500 | 6500 | 6500 | ||||
Max. vonkajší tlak | MPa | 0.7 | ||||||||
Max. vnútorný tlak | MPa | 2.8 | ||||||||
Hydraulický tlak vody | MPa | 2.1-2.5 | ||||||||
Tlak stlačeného vzduchu | MPa | 0.7 | ||||||||
Ovládajte tlak vzduchu | MPa | 0.35 | ||||||||
Rozmery stroja | m | 5.7x5.9x4.5 | 4.5x5.2x5.0 | 4.6x5.2x5.0 | 4.6x5.2x5.0 | 4.9x6.5x5.3 | ||||
Max. typ pneumatiky | 7.5R20 | 11.00R20 | 425/65R22.5 | 445/65R22.5 | 440/65R28 | |||||

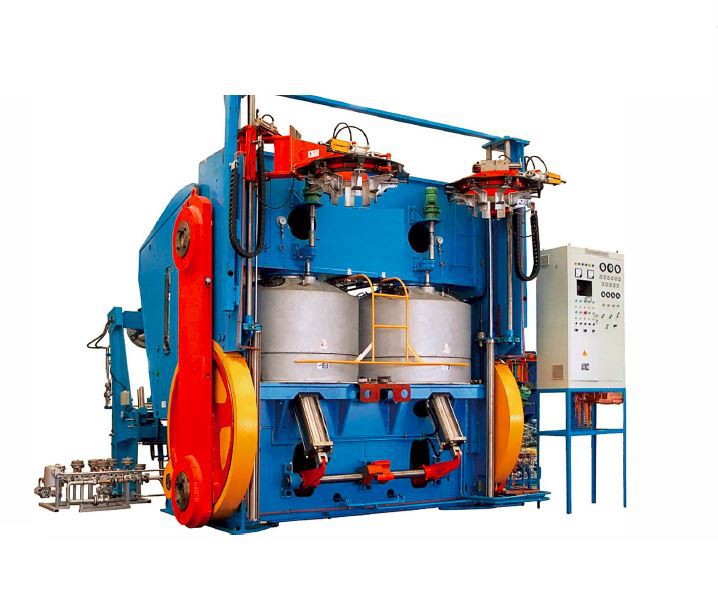

Lis na tvrdnutie pneumatík pre LTR a TBR (mechanický horizontálny typ)
Tento vytvrdzovací lis je mechanického typu s lúčom pohybujúcim sa zvisle a sklopným na nakladanie a vykladanie pneumatík. Stredový mechanizmus je typu BOM a vytvrdzovacia forma je vyhrievaná doskou. Tento vytvrdzovací lis je vybavený jednostupňovým alebo dvojstĺpcovým vertikálnym skľučovadlom, dvojvalcovým vykladacím zariadením trolejového typu a odizolovacou jednotkou v štýle tyče. Na požiadanie zákazníka je k dispozícii zariadenie na automatické prispôsobenie formy, pohon SMO, PCI a držiak na zelené pneumatiky.
Tento vytvrdzovací lis používa PLC na ovládanie v reálnom čase. Môže realizovať nastavenie parametrov počas cyklu vytvrdzovania a zber/uchovávanie údajov v reálnom čase, alarmujúce, pričom prostredníctvom tohto systému je možné realizovať aj intuitívne zadávanie historických parametrov. S rozhraním Ethernet je k dispozícii správa vytvrdzovacích tlačových skupín.
Tento vytvrdzovací lis je použiteľný na vytvrdzovanie pneumatík LTR, TBR a predpínacích pneumatík dusíkom alebo parou, ktoré sa používajú ako vytvrdzovacie médium.
POLOŽKA | JEDNOTKA | ŠPECIFIKÁCIA | |||
1400 | 1525 | 1665 | |||
Veľkosť lisu | 55’’ | 63.5’’ | 65.5’’ | ||
Vytvrdzovacia dutina č. | 2 | 2 | 2 | ||
ID štítu plesne | mm | Φ1400 | Φ1600 | Φ1665 | |
Max. sila zatvárania formy | KN | 2890x2 | 4300x2 | 4500x2 | |
Výška plesne | mm | 300-560 | 254-635 | 400-650 | |
Stredový mechanizmus | BOM | BOM | BOM | ||
Priemer pneumatík | v | 17-24 | 16-24.5 | 16-24.5 | |
Max. OD vytvrdenej pneumatiky | SGM | mm | Φ970 | Φ1135 | Φ1225 |
2-dielna forma | mm | Φ1070 | Φ1270 | Φ1310 | |
Max. šírka prierezu vytvrdenej pneumatiky | mm | 360 | 450 | 450 | |
Max. zelená výška pneumatiky | mm | 600 | 890 | 890 | |
Navrhnutá doba otvorenia/zatvorenia formy | s | 60 | 65 | 65 | |
Max. zaťaženie VCL | kg | 100 | 100 | 100 | |
Max. hmotnosť formy | kg | 4000 | 5500 | 6500 | |
Max. vonkajší tlak | MPa | 1.4 | |||
Max. vnútorný tlak | MPa | 2.8 | |||
Hydraulický tlak vody | MPa | 2.1-2.5 | |||
Tlak stlačeného vzduchu | MPa | 0.7 | |||
Ovládajte tlak vzduchu | MPa | 0.35 | |||
Rozmery stroja | m | 6.5x5.0x4.2 | 4.5x5.2x5.1 | 4.6x5.2x5.1 | |
Max. typ pneumatiky | 8.25R20 | 340/85R24 | 380/70R24 | ||

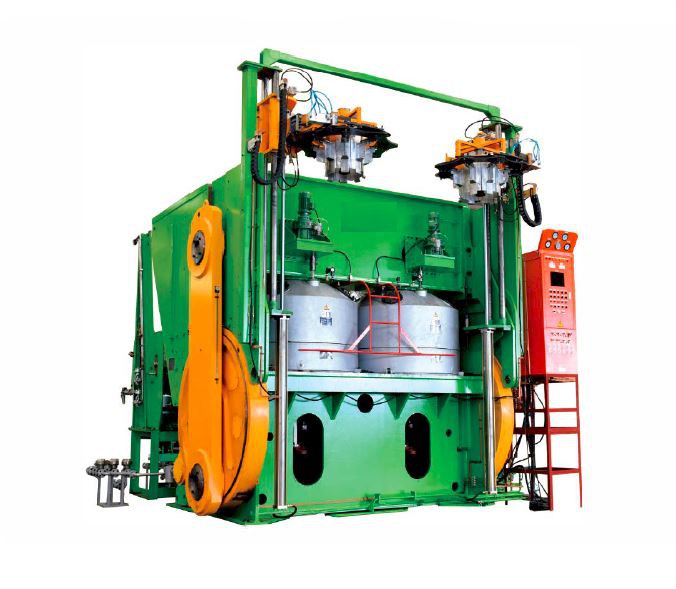

Lis na tvrdnutie pneumatík pre OTR (mechanický horizontálny typ)
Tento vytvrdzovací lis je mechanického typu s dvoma formami, pričom nosník sa pri nakladaní a vykladaní pneumatík pohybuje vertikálne a horizontálne. Stredový mechanizmus je typu BOM a vytvrdzovacia forma je vyhrievaná parnou kupolou. Tento vytvrdzovací lis je vybavený dvojstĺpcovým vertikálnym skľučovadlom na nakladanie a vykladanie pneumatík, vyzliekacou jednotkou kopcovitého typu a vykladacím zariadením naklápacieho typu. Na žiadosť zákazníka je k dispozícii elektrické zariadenie na úpravu formy, pohon SMO a zelený držiak pneumatík.
Tento vytvrdzovací lis používa PLC na ovládanie v reálnom čase. Môže realizovať nastavenie parametrov počas cyklu vytvrdzovania a zber/uchovávanie údajov v reálnom čase, alarmujúce, pričom prostredníctvom tohto systému je možné realizovať aj intuitívne zadávanie historických parametrov. S rozhraním Ethernet je k dispozícii správa vytvrdzovacích tlačových skupín.
Tento vytvrdzovací lis je použiteľný na vytvrdzovanie poľnohospodárskych radiálnych a predpätých pneumatík dusíkom alebo parou, ktoré sa používajú ako vytvrdzovacie médium.
POLOŽKA | JEDNOTKA | ŠPECIFIKÁCIA | |
1815 | |||
Veľkosť lisu | 72’’ | ||
Vytvrdzovacia dutina č. | 2 | ||
ID štítu plesne | mm | Φ1815 | |
Max. sila zatvárania formy | KN | 7500x2 | |
Výška plesne | mm | 330-750 | |
Stredový mechanizmus | BOM | ||
Priemer pneumatík | v | 20-34 | |
Max. OD vytvrdenej pneumatiky | SGM | mm | Φ1260 |
2-dielna forma | mm | Φ1580 | |
Max. šírka prierezu vytvrdenej pneumatiky | mm | 620 | |
Max. zelená výška pneumatiky | mm | 1450 | |
Navrhnutá doba otvorenia/zatvorenia formy | s | 118 | |
Max. zaťaženie VCL | kg | 400 | |
Max. hmotnosť formy | kg | ||
Max. vonkajší tlak | MPa | 1.0 | |
Max. vnútorný tlak | MPa | 3.0 | |
Hydraulický tlak vody | MPa | 2.1-2.5 | |
Tlak stlačeného vzduchu | MPa | 0.7 | |
Ovládajte tlak vzduchu | MPa | 0.35 | |
Rozmery stroja | m | 6.1x7.3x8.0 | |
Max. typ pneumatiky | 23.5-25 | ||
Lis na tvrdnutie pneumatík pre OTR (mechanický naklonený typ)
Tento vytvrdzovací lis je mechanického typu s jednou dutinou s lúčom pohybujúcim sa zvisle a sklopným na nakladanie a vykladanie pneumatík. Stredový mechanizmus je typu BOM a vytvrdzovacia forma je vyhrievaná parnou kupolou. Tento vytvrdzovací lis je vybavený jednostĺpcovým vertikálnym nakladačom skľučovadla na nakladanie a vykladanie pneumatík a odizolovacou jednotkou v štýle tyče. Na žiadosť zákazníka je k dispozícii elektrické zariadenie na úpravu formy, pohonné zariadenie SMO, PCI a držiak na zelené pneumatiky.
Tento vytvrdzovací lis používa PLC na ovládanie v reálnom čase. Môže realizovať nastavenie parametrov počas cyklu vytvrdzovania a zber/uchovávanie údajov v reálnom čase, alarmujúce, pričom prostredníctvom tohto systému je možné realizovať aj intuitívne zadávanie historických parametrov. S rozhraním Ethernet je k dispozícii správa vytvrdzovacích tlačových skupín.
Tento vytvrdzovací lis je použiteľný na vytvrdzovanie technických radiálnych pneumatík a predpätých pneumatík dusíkom alebo parou, ktoré sa používajú ako vytvrdzovacie médium.
POLOŽKA | JEDNOTKA | ŠPECIFIKÁCIA | ||||||||
1050 | 1145 | 1170 | 1220 | 1900 | 2160 | 2235 | 2565 | |||
Veľkosť lisu | 42’’ | 45’’ | 46’’ | 48’’ | 75’’ | 85’’ | 88’’ | 101’’ | ||
Vytvrdzovacia dutina č. | 2 | 2 | 2 | 2 | 1 | 1 | 1 | 1 | ||
ID štítu plesne | mm | Φ1050 | Φ1145 | Φ1170 | Φ1220 | Φ1900 | Φ2160 | Φ2235 | Φ2565 | |
Max. sila zatvárania formy | KN | 1370X2 | 1715X2 | 1715X2 | 1800X2 | 6470 | 8430 | 9510 | 13685 | |
Výška plesne | mm | 155-381 | 200-430 | 200-460 | 250-510 | 380-720 | 500-870 | 500-920 | 600-1070 | |
Stredový mechanizmus | BOM | BOM | BOM | BOM | BOM | BOM | BOM | BOM | ||
Priemer pneumatík | v | 12-16 | 12-18 | 13-20 | 13-20 | 20-32 | 20-38 | 20-38 | 24-46 | |
Max. OD vytvrdenej pneumatiky | SGM | mm | Φ750 | Φ770 | Φ810 | Φ850 | Φ1350 | Φ1450 | Φ1600 | Φ1981 |
2-dielna forma | mm | Φ800 | Φ820 | Φ850 | Φ900 | Φ1600 | Φ1800 | Φ1880 | Φ1880 | |
Max. zelená výška pneumatiky | mm | 450 | 550 | 550 | 550 | 1260 | 1467 | 1600 | 1880 | |
Navrhnutá doba otvorenia/zatvorenia formy | s | 25 | 25 | 27 | 27 | 86 | 106 | 106 | 129 | |
Max. zaťaženie VCL | kg | 60 | 60 | 60 | 60 | 600 | 800 | 800 | 1060 | |
Max. hmotnosť formy | kg | 2500 | 2500 | 2500 | 3000 | 25000 | ||||
Max. vonkajší tlak | MPa | 1.4 | 1.4 | 1.4 | 1.4 | 0.7 | 0.7 | 0.91 | 0.91 | |
Max. vnútorný tlak | MPa | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
Hydraulický tlak vody | MPa | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 2.1-2.5 | 1.8-2.1 | |
Tlak stlačeného vzduchu | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
Ovládajte tlak vzduchu | MPa | 0.25-0.35 | 0.25-0.35 | 0.25-0.35 | 0.25-0.35 | 0.35 | 0.35 | 0.35 | 0.35 | |
Šírka ráfika PCI | mm | 76-203 | 100-285 | 2.8100-310 | 100-310 | 495 | ||||
Rozmery stroja | m | 3.6x5.3x3.0 | 4.6x5.2x4.0 | 4.6x5.5x4.0 | 4.7x5.5x3.9 | 7.2x6.6x6.3 | 5.1x5.4x7.5 | 5.4x5.4x7.5 | 5.4x7.4x8.5 | |
Max. typ pneumatiky | 215R15 | 7.00R16 | 37.50R16 | 8.25R16 | 14.00R25 | 23.5R25 | 26.5R25 | 29.5R29 | ||
Poznámka: Vo všetkých vyššie uvedených grafoch ako Max. OD a Max. šírka prierezu vytvrdenej pneumatiky súvisí s rozmermi formy, max. OD uvedené v tabuľke vyššie sú odhadované hodnoty.
